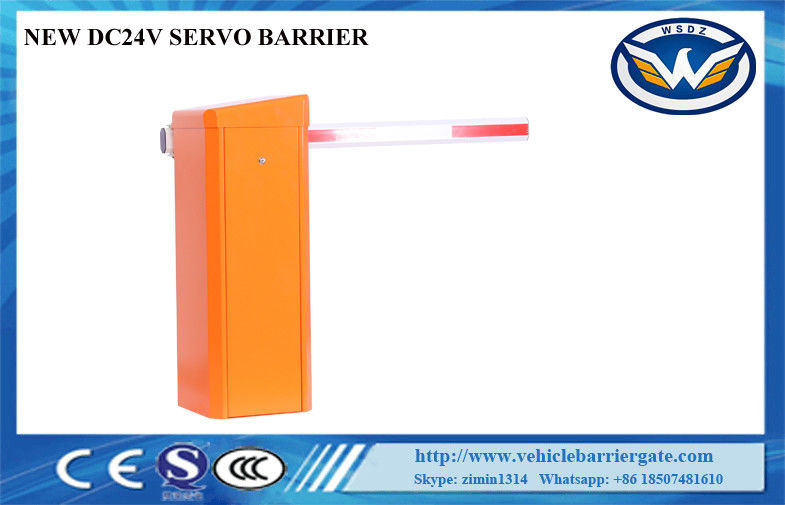

Servo Motor Parkir 24VDC Keamanan Gates Planetary Gear IP54 Presisi Tinggi
Tempat asal | Cina |
---|---|
Nama merek | WONSUN |
Sertifikasi | CE |
Nomor model | DZ-138 |
Kuantitas min Order | 1pc |
Harga | Negotiable |
Kemasan rincian | Dikemas dalam bungkus gelembung pertama, dan kemudian diperkuat dengan karton untuk kemasan luar. |
Waktu pengiriman | 3-7 hari kerja setelah menerima pembayaran Anda |
Syarat-syarat pembayaran | T / T, Serikat Barat, Gram Uang, Jaminan Perdagangan Alibaba, Paypal dll., |
Menyediakan kemampuan | 1000 set/bulan |
Contact me for free samples and coupons.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xWaktu operasi | 0.6s/2.5m,0.9s/3m,2s/4m,5s/6m | Kisaran Suhu Operasional℃ | -45 ℃ ~ + 85 ℃ |
---|---|---|---|
Metode Mengemudi | Motor servo | Sumber Daya listrik | 24/100/240VAC,50/60Hz |
Sertifikat | CE | Nama barang | Gear Planetary Presisi Tinggi 24VDC Servo Motor Barrier Gate Intelligent Barrier |
Cahaya Tinggi | lengan gerbang tempat parkir,gerbang penghalang lalu lintas,Planetary Gear Intelligent Barrier |
Spesifikasi gerbang penghalang lalu lintas DZ-138:
Gerbang penghalang DZ-138 | V06T | V09T |
Max Boom Panjang dan Diameter | 2500mm, Ф75mm | 3000mm, Ф75mm |
Buka / tutup waktu | 0.6sec | 0.9sec, 2.5sec, 4.5sec |
Sumber Daya listrik | 24/100 / 240VAC, 50 / 60Hz | 24/100 / 240VAC, 50 / 60Hz |
Konsumsi daya | maks.150W | 100w |
Kasing Mesin | Pelat baja 2.0mm yang dipernis | Pelat baja 2.0mm yang dipernis |
Ukuran Wadah Mesin (W * D * H) | 342 * 312 * 959mm | 342 * 312 * 959mm |
Berat bersih | 43kg | 42,6kg |
Kisaran Suhu Operasi ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
Metode Mengemudi | Motor servo | Motor servo |
Sistem Proteksi (IP) | 54 | 54 |
Kelas Isolasi | F | F |
Kelembaban relatif | ≤90% | ≤90% |
Kecepatan Tanpa Beban Motor | 3000r / mnt | 3000r / mnt |
Jarak Kontrol Jarak Jauh | ≤100m (terbuka, cuaca cerah) | ≤100m (terbuka, cuaca cerah) |
Torsi Output | 1.2NM * 140 = 160N.M | 0.86NM * 140 = 120N.M |
Menjalankan Noise < | 45dB | 45dB |
Pengobatan permukaan | Penyemprotan elektrostatik bubuk logam luar ruangan | Penyemprotan elektrostatik bubuk logam luar ruangan |
Kontroler DZ | ||
Tegangan (± 10%) | 100-240 volt | 100-240 volt |
Frekuensi (Hz) | 50-60 | 50-60 |
Konsumsi Daya Maks (watt) | 8 | 8 |
Sekering | F5AH | F5AH |
Tegangan kontrol | 24V DC / maks. 3000mA | 24V DC / maks. 3000mA |
Input-end Number | 8 | 8 |
Buka Nomor Output Kolektor | 2 | 2 |
Nomor Relai Pembalikan Tingkat Nol | 3 | 3 |
Kisaran Suhu Operasi ℃ | -45 ℃ ~ + 85 ℃ | -45 ℃ ~ + 85 ℃ |
Sistem Proteksi (IP) | 20 | 20 |
Berat (gram) | 450 gram | 450 gram |
Dimensi | mm (LWH) | 158 * 126 * 55 |
Fungsi dan fitur:
1. Gerbang otomatis terbuka ketika matikan, tidak ada desain kopling, tidak perlu intervensi manusia. Saat dihidupkan,
gerbang secara otomatis mengatur ulang, mengembalikan ke keadaan penutup gerbang, benar-benar tanpa pengawasan, standar keselamatan kebakaran. Jika spesial
syaratnya, operasi manual diperlukan saat matikan, lengan operasi buka dan tutup secara manual juga bisa
diwujudkan dengan memasang saklar DIP papan kontrol, yang memastikan bahwa sistem dapat digunakan kapan saja.
2. Penggunaan perangkat Single Compression Balance Spring, peraturan yang baik, tidak ada suara, tak kenal lelah, tidak mudah pecah, aman dan dapat diandalkan.
3. Berbagai mode input dan output dapat dipilih, biasanya terbuka biasanya tertutup adalah opsional.
4. Sudut buka lengan dapat disesuaikan dari 60 hingga 90 derajat, resolusi 10 derajat, cocok untuk atap yang menonjol untuk dipasang.
5. Kecepatan penutupan dapat disesuaikan.
6. Barrier gate atas & bawah output switch relay sinyal.
7. Kondisi gerbang penghalang berjalan: Output sinyal OK yang menunjukkan bahwa gerbang berfungsi dengan baik.
8. Operasi gerbang penghalang output sinyal alarm abnormal.
9. Output sinyal sakelar relai lampu lalu lintas R&G.
10. Eksternal loop detektor sinyal antarmuka anti-smashing, sinyal sensor inframerah antarmuka anti-smashing.
11. Menghitung antarmuka mode.
12. Fungsi anti-smashing prioritas Open Arm. Tidak masalah gerbang saat ini dalam keadaan apa, operator melalui triple
tombol, perangkat lunak atau remote control untuk mengeluarkan perintah terbuka, gerbang akan memberikan prioritas pada pelaksanaan tindakan pembukaan.
13. Penghalang dengan fungsi perlindungan anti-tabrakan, ketika kendaraan mengenai lengan gerbang, lengan dapat diayun untuk menghindar
kerusakan pada kendaraan, dan mesin barrier gate.
14. Menunda fungsi pemilihan tertutup.
15. Fungsi reverse auto arm sensitivitas tinggi (intensitas dapat disesuaikan).
16. Antarmuka sistem parkir.
17.RS485 atau RS232 kontrol komunikasi jaringan antarmuka atas & bawah (tidak perlu menginstal modul komunikasi)
18. Antarmuka sinyal alarm anti-tabrakan.
19. Port kecepatan dapat disesuaikan (dari 0,9 hingga 10 d)
20. Baja cor presisi tinggi, bagian industri yang bergerak di luar kualitas industri
Barang Layanan
1. Layanan gratis dua tahun disediakan (tidak termasuk lengan dan pengontrol jarak jauh). Dalam kondisi
mematuhi instruksi pengoperasian, tanpa perawatan yang tidak sah atas komponen dan mesin
tidak memiliki kerusakan mekanis yang jelas, kami akan memberikan jaminan kualitas untuk produk gerbang penghalang dari
tanggal penggunaan untuk jangka waktu dua tahun atau dari tanggal pengiriman hingga tiga tahun termasuk semua mekanik
dan komponen elektronik selain bahan habis pakai khusus.
2. Layanan berbayar seumur hidup ditawarkan.
3. Layanan teknologi disediakan.
* Situasi berikut ini dikenai biaya untuk servis (atau penggantian):
1.Rusak oleh instalasi yang salah;
2. rusak oleh tegangan yang tidak benar;
3. Permukaan sistem dihancurkan oleh instalasi atau penggunaan yang salah.
4.Rusak oleh bencana alam.
5. Overdue.
6.Melayani item dari janji.
Instruksi Interchange untuk arah Arm
Arah produk dapat dipertukarkan, dibagi menjadi 6 langkah.
Langkah 1: lepaskan sekrup heksagonal bagian dalam M8X20, keluarkan inti mesin;
Langkah 2: lepaskan plat penyangga listrik dari sisi kiri ke sisi kanan;
Langkah 3: lepaskan sekrup tetap M10 * 30 pada baki boom (lihat gambar 1);
Langkah 4: menggunakan sekrup M14 * 150 untuk menarik keluar kepala baki boom (lihat gambar 2);
Langkah 5: pasang kepala baki booming dari kiri asli ke sisi kanan, atau kanan asli ke
sisi jangan-jangan;
Langkah 6: memasukkan inti mesin kembali ke dalam kasus mesin, memperbaiki sekrup heksagonal M8 * 20,
pertukaran arah selesai, tidak perlu menyesuaikan Pengaturan lainnya.
Program 1
Gerbang penghalang dapat dikontrol oleh dua tombol dan impuls sinyal waktu singkat sudah cukup untuk membuka gerbang penghalang.
Koneksi Kabel: nyalakan GND dan COM,
Pembukaan: nyalakan 24V dengan UP
Penutup: nyalakan 24V dengan Down
Perangkat keselamatan tambahan dapat dihubungkan ke input sinyal inframerah, input sinyal detektor kendaraan (loop detector).
Program 2
Gerbang penghalang dapat ditutup dan dibuka dengan remote kontrol
Koneksi Kabel: menghubungkan penerima GND (COM) ke COM dari pengontrol. Remote-up untuk membuka dan Remote-down untuk menutup.
Pembukaan: menghubungkan sinyal tingkat atas penerima (5 ~ 24V) ke remote-up
Penutup: menghubungkan sinyal level bawah penerima (5 ~ 24V) ke remote-down
Perangkat keselamatan tambahan dapat dihubungkan ke input sinyal inframerah, input sinyal detektor kendaraan (loop detector).
Jika penerima remote control adalah sinyal relai non-listrik, koneksi sebagai bellow:
Koneksi Kabel: nyalakan GND dan COM,
Pembukaan: nyalakan + 24V dengan Remote-up
Penutup: nyalakan + 24V dengan Remote-down
Perangkat keselamatan tambahan dapat dihubungkan ke input sinyal inframerah, input sinyal detektor kendaraan (loop detector).
1. Ketika penghalang selesai menutup, mengapa lengan terbuka dengan lambat?
- pegas terlalu ketat, Anda perlu sedikit melepaskan pegas, lalu uji lagi.
- lihat apakah engkol utama menyentuh segitiga dengan erat atau tidak, jika erat, sesuaikan.
- atur ulang posisi keseimbangan dan sakelar batas listrik.
2. Mengapa panel pengontrol beroperasi dengan suara abnormal "Di Di Di"?
- Adapun ini, itu berarti resistensi pada papan pengontrol rusak, jika Anda memiliki alat profesional untuk memeriksa,
- kemudian ganti yang rusak resistensi, jika tidak, ganti panel pengontrol itu.
3. Mengapa penghalang menyelesaikan setengah operasi pembukaan dan penutupan?
- Jika menggunakan panel pengontrol kami, Anda hanya perlu menemukan resistansi R37 pada panel pengontrol, dan repalce tidak apa-apa.
4. Ketika penghalang ditutup, mengapa ada sudut kemiringan 5 derajat?
- modelnya tidak bagus, dan persnelingnya tidak pas satu sama lain.
- penghalang tidak menyesuaikan dengan baik, perlu diatur ulang.
5. Ketika penghalang selesai terbuka, tetapi menutup sendiri tanpa kontrol pesanan, apa masalahnya?
- Untuk memeriksa kabel loop terlebih dahulu, karena kabel loop mungkin brokem
- Untuk memeriksa sensor motor, jika tidak diatur dengan baik, kemudian reset di tengah antara dua lubang pada batang sensor.
6. Mengapa lengan sering dilambaikan saat membuka dan menutup?
- Musim semi sangat ketat
- Sekrup menyentuh penyerapan karet dengan erat, perlu diatur ulang lagi.
7. Saran pemasangan lapisan karet:
- Ini baik digunakan untuk kecepatan cepat, seperti 0.6s, 1s, 1.8s dan 3s.
- Tempat dengan banyak kendaraan datang dan pergi, seperti pusat perbelanjaan, area parkir.
8. Dapatkah Anda menerima pesanan OEM / ODM?
- Tentu saja, kami adalah produsen gerbang penghalang, dengan 7 tahun meneliti dan mengembangkan pengalaman.
Jika Anda memiliki pertanyaan, silakan hubungi kami dengan bebas!
