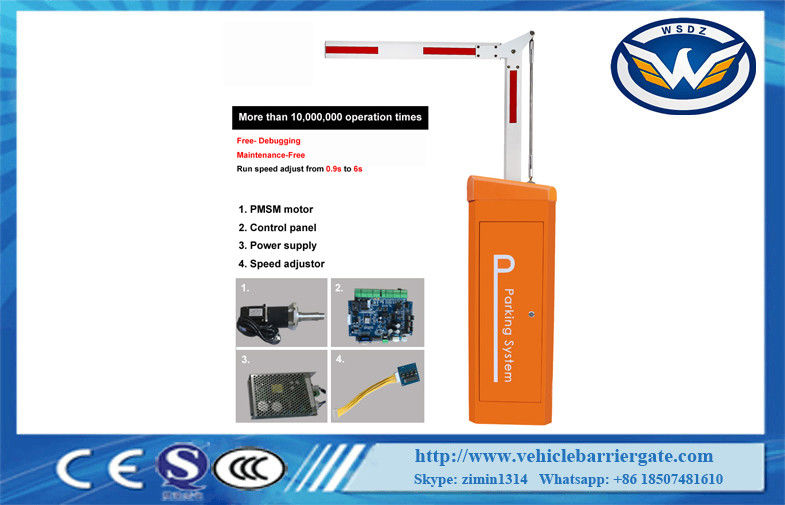

24V DC Servo Motor Boom Parking Intelligent Barrier, 10 Juta Operasi Times

Up / Down Speed ​​Parameter Adjustments Instruction:

Nama Parameter Keterangan:

Nama D00spa

Item parameter PA__00

PA__AST: reset

** Err: alarm palsu

Deskripsi Kunci:

Menu: tombol menu, masukkan empat parameter

L / R Arrow: Tombol kiri dan kanan bergerak, bergerak melingkar, karakter yang sesuai berkedip

Panah UP: meningkat dari 0 sampai 9, kunci siklus, tambahkan satu untuk setiap penekanan

ENTER: Masukkan kunci. Tekan ENTER pada parameter yang saat ini ditampilkan untuk memasukkan pengaturan parameter tertentu.

Parameter Penjelasan:

1d0000, 2d0000, 3d0000, 4d0000: Menunjukkan bahwa parameter saat ini adalah 0000, yang dapat bersamaan

Merevisi dari yang pertama ke bit keempat di sisi paling kanan.

Setengah waktu kembali parameter waktu: PA__09 (berkisar dari 100 ~ 1500)

Parameter atas: PA__10, PA__11 (berkisar dari 100 ~ 9999), PA__12 (berkisar antara 01 ~ 99),

Parameter bawah: PA__13, PA__14 (berkisar dari 100 ~ 9999), PA__15 (berkisar antara 01 ~ 99),

Parameter posisi bawah: PA__20 (berkisar antara 01 ~ 9999)

Parameter posisi naik: PA__21 (berkisar antara 01 sampai 9999)

Resistensi sensitivitas: PA__23 (berkisar antara 10 sampai 99)

Tingkat Boom: PA__30 (berkisar antara 0 sampai 1)

1. Pemilihan mode NO / NC, di saklar dip 1, ON untuk NC, OFF untuk NO.

2. Self-locking saat power off atau gate otomatis terbuka seleksi. Di saklar tekan 2, ON untuk pembukaan otomatis

saat matikan;

3. Otomatis mundur atau berhenti seleksi saat menemui hambatan eksternal. Di saklar dip 3, ON untuk otomatis

stop dan OFF adalah untuk pembalikan otomatis;

4. Pemilihan penyesuaian kecepatan penutupan otomatis, di opsi dip 4, 0.9s dan 1.3s untuk pilihan. ON untuk 0.3s.

5. Tunda pilihan tertutup otomatis. Dip switch5,6,7,8 untuk itu dan waktu tunda adalah 1s, 2s, 3s, 4s, 5s,

Pilihan 8s, 10s, 15s, 20s, 25s, 30s, 35s, 40s, 50s, 60s for.

6. Penyesuaian sudut boom, cocok untuk beberapa daerah yang boomnya tidak bisa mencapai posisi vertikal

disebabkan oleh rintangan. Dapat disesuaikan untuk 60 °, 70 °, 80 ° dan 90 °. Dan tombol dip adalah satu lagi yang independen (1 2 switch).

7. Maintenance mode switch, nyaman untuk kemungkinan perbaikan dan penyesuaian.

8. Antarmuka RS485, bisa terhubung dengan komputer, periksa keadaan barrier gate dan informasi alarm.

9. Tempat parkir terbuka / close control signal dan remote control buka / close signal yang terpisah. Membuka lengan

Memiliki fungsi memori, Jumlah pembukaan lengan pulsa, dan ditutup setelah jumlah mobil (harus dilengkapi dengan detektor kendaraan)

10. Fungsi input input stop yang berhenti.

11. Lengan ayun keluar fungsi input sinyal.

12. Informasi fungsi keluaran alarm.

13. Barrier gate OK fungsi output sinyal.

14. Semua port input adalah isolat optoelektronik, kisaran tegangan masukannya adalah DC5 ~ 24V

15. Input sinyal detektor kendaraan dan masukan sinyal inframerah, yaitu menggunakan keluaran COM, NC dari detektor loop

(biasanya No.4 dan No.11, yang khusus terkait dengan detektor, gerbang penghalang tidak merespons perintah penutup

ketika koil tidak terhubung). Detektor inframerah menggunakan tipe NPN.
